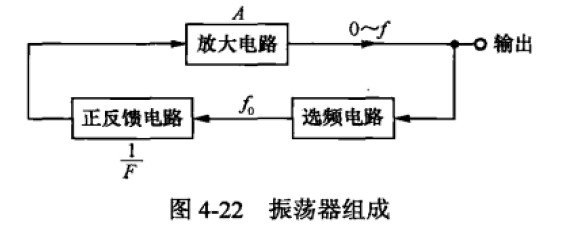

振蕩器由方法電路、選頻電路和正反饋電路三部分組成。振蕩器組成如圖4-22所示。振蕩器的工作原理說明如下：
接通電源后，放大電路獲得供電開始導通，導通時電流有一個從無到有的變化過程，該變化過程的電流包含有微弱的0~無窮大的各種頻率信號，這些信號被送到選頻電路，選頻電路從中選出頻率為fo的信號，fo信號經過正反饋到放大電路的輸出端，放大后輸出幅度較大的fo信號，接著又選頻、反饋和放大。如此反復，放大電路輸出的fo信號越來越大，隨著fo信號不斷增大，由于三極管非線性原因（即三極管輸入信號達到一定幅度時，放大能力會下降，幅度越大，放大能力下降越多），放大電路的放大倍數A自動不斷減小。
因?yàn)榉糯箅娐份敵龅膄o信號不會全部都反饋到放大電路的輸入端，而是經反饋電路衰減了再送到放大電路輸入端，設反饋電路反饋衰減倍數為1/F。在振蕩器工作后，放大電路的放大倍數A不斷減小，當放大電路的放大倍數A與反饋電路的衰減倍數1/F相等，即A=1/F時，輸出的fo信號幅度不會再增加。例如當fo信號被反饋電路衰減了10倍，再反饋到放大電路放大10倍，輸出的fo信號不會變化，電路輸出幅度穩定的fo信號。
從上述分析不難看出，一個振蕩電路由放大電路、選頻電路和正反饋電路組成，放大電路的功能是對微弱的信號進行反復放大，選頻電路的功能是選取某一頻率信號，正反饋電路的功能是不斷將放大電路輸出的某一頻率信號反送到放大電路輸入端，使放大電路輸出的信號不斷增大。
